000114. Делаем спидометр!

Делаем спидометр!|Всем привет! Сегодня речь пойдёт об спидометрах! Мы научимся создавать без каких-либо усилий неплохие измерители скорости автомобилей.|wmysterio|wmysterio||||Хочу сказать, что методов очень много и в этом уроке я расскажу о самом популярном и моём любимом способе - привязка скорости автомобиля к углу текстуры. Первым шагом будет поиск нужных текстур. Рыская в интернете, я нашел подходящие картинки для спидометра. Эти картинки я закинул в новый TXD-архив "SPEED", который вы можете скачать отсюда. и поместил в папку models/txd. Запускаем наш Санни Билдер, и создаём новый документ. Проверим, сначала, если игрок не найден, то завершим наш поток:

{$CLEO}
0000:
thread 'SPEED'

if
Player.Defined($PLAYER_CHAR)
jf @SPEED_END

// // //

:SPEED_END
wait 0
0A93: end_custom_thread

Если условие сработало, то создаём новый бесконечный цикл. В нём напишем проверку: "Актёр $PLAYER_ACTOR в транспорте?". Если этот так, то загружаем наш архив текстур и сами картинки, которые она содержит:

while true
 if
 Actor.Driving($PLAYER_ACTOR)
 then
 0390: load_txd_dictionary 'SPEED'
 038F: load_texture "CIRCLE" as 1
 038F: load_texture "STRELK" as 2

 // // // // //

 0391: release_txd_dictionary
 end
wait 0
end

и тут-же выгружаем её из памяти. На месте комментариев, нам понадобится ещё один цикл while. Проверка будет такая-же, как и в условие IF, в которого вложен цикл:

 while Actor.Driving($PLAYER_ACTOR)
 03F0: enable_text_draw 1

 wait 0
 end

Следующий пункт - рисование текстур. Обе картинки в нас имеют размер 256х256, что, согласитесь, многовато. Поэтому рисовать текстуры мы будем размером 128х128. Первую текстуру мы будем рисовать опкодом "038D", так как мы не собираемся её привязывать к скорости. А вот вторую ( стрелку ) рисуем опкодом "074B", так как он может вращать картинки на экране. В нас получится следующее:

 while Actor.Driving($PLAYER_ACTOR)
 03F0: enable_text_draw 1
 03E3: set_texture_to_be_drawn_antialiased 1
 038D: draw_texture 1 position 540.0 280.0 size 128.0 128.0 RGBA 255 255 255 200
 03E3: set_texture_to_be_drawn_antialiased 1
 074B: draw_texture 2 position 540.0 280.0 scale 128.0 128.0 angle 2@ color_RGBA 255 255 255 128
 wait 0
 end

Всё, что нам осталось - определить переменную "2@". Что-бы сделать скорость реалистичнее, и спидометр показывал более-менее правильные данные, мы должны перевести скорость ( юниты ) машины в километры. Я подсчитал, что для данного спидометра нужно умножить скорость машины на 4.0. Так, как выбранная машина едет со скоростью 40 юнитов ( в игре по ровной трассе ), а в "handling.cfg" указано 160.0 км ( или миль ), юниты должны быть умножены на ( 160 / 40 ) = 4. Следовательно, мы получим:

03C0: 1@ = actor $PLAYER_ACTOR car
02E3: 2@ = car 1@ speed
2@ *= 4.0

Таким образом, мы получили скорость машины. Нам осталось отобразить её на спидометре. Если так запустить скрипт, то стрелка будет в начале смотреть в низ, где никаких цифр не указано. Следовательно нам нужно сместить угол поворота стрелки на какой-то градус. Я вычислил, что для данного спидометра смещение должно быть на 54.0 градуса:

В нас получится следующий код:

{$CLEO}
0000:

thread 'SPEED'
if
Player.Defined($PLAYER_CHAR)
jf @SPEED_END

while true
 if
 Actor.Driving($PLAYER_ACTOR)
 then
 0390: load_txd_dictionary 'SPEED'
 038F: load_texture "CIRCLE" as 1
 038F: load_texture "STRELK" as 2
 while Actor.Driving($PLAYER_ACTOR)
 03F0: enable_text_draw 1
 03E3: set_texture_to_be_drawn_antialiased 1
 038D: draw_texture 1 position 540.0 280.0 size 128.0 128.0 RGBA 255 255 255 200
 03E3: set_texture_to_be_drawn_antialiased 1
 03C0: 1@ = actor $PLAYER_ACTOR car
 02E3: 2@ = car 1@ speed
 2@ *= 4.0 // Переводим скорость с юнитов в километры
 2@ += 54.0 // Поворачиваем текстуру стрелки на 54 градуса
 074B: draw_texture 2 position 540.0 280.0 scale 128.0 128.0 angle 2@ color_RGBA 255 255 255 128
 wait 0
 end
 0391: release_txd_dictionary
 end
wait 0
end

:SPEED_END
wait 0
0A93: end_custom_thread

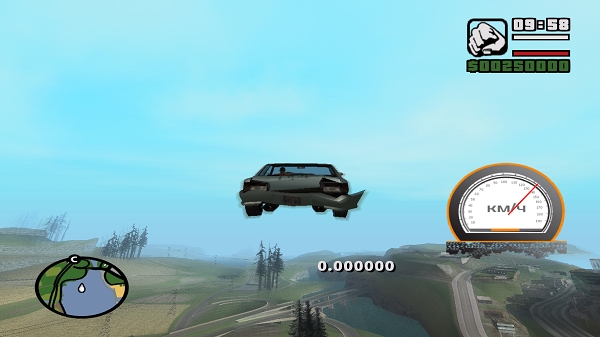

Результат:

Спидометр работает как часики, что и нужно было сделать :) На этом урок окончен. Удачи!

P.S. Вычислял нужный угол смещения стрелки я следующим кодом:

 03C0: 1@ = actor $PLAYER_ACTOR car
 02E3: 2@ = car 1@ speed
 2@ *= 4.0
 0087: 0@ = 2@ // (float)

 while true
 if
 0AB0: key_pressed 49 // 1
 then
 if
 0AB0: key_pressed 16 // SHIFT
 then
 0@ += 0.2
 end
 0@ += 0.2
 end

 038D: draw_texture 1 position 540.0 280.0 size 128.0 128.0 RGBA 255 255 255 200
 074B: draw_texture 2 position 540.0 280.0 scale 128.0 128.0 angle 0@ color_RGBA 255 255 255 128
 0AD0: show_formatted_text_lowpriority "%f" time 1 0@
 wait 0
 end

Когда мы сели в транспорт, нажимаем 1 и стрелка будет постепенно менять свой угол. Я определил, что число 54, которые показывает опкод "0AD0" и есть идеальным смещением для даного случая.|2018|1|0|32064124png600337400224``\|31167069png350289
